永磁筒式磁选机的磁极是固定不动的，为了提高精矿品位，研制了旋转磁场磁选机。

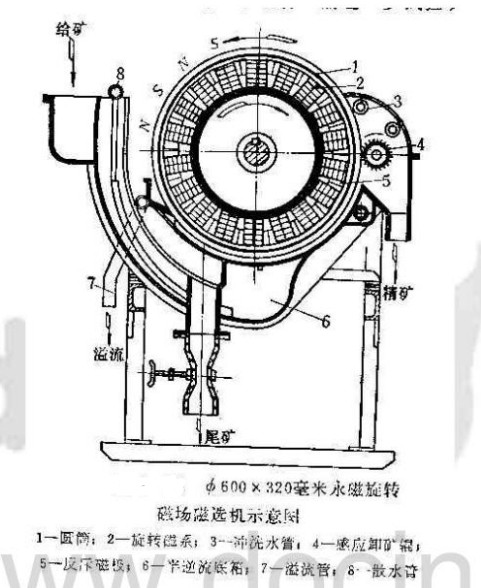

600mm×320mm湿式永磁旋转磁场磁选机的构造如下图所示。是北京矿治研究院研制的试验样机。主要由玻璃钢制作的加油筒1、永磁旋转磁系2、感应卸矿辊4和底箱6所组成。

永磁旋转磁系是由极性沿圆周交替排列的18个磁极构成。极距104mm，极间隙充填楔形块以提高磁场强度和作用深度。永磁旋转磁系和圆筒是分别传动的，可以相互以不同的速度向相反的方向转动。由于磁系的包角为360°，磁选机不能自行卸掉精矿，必须通过感应辊把精矿从筒体表面卸下来，磁选机的底箱为半逆流型的，在精矿排除端装有冲洗水管3利用冲洗水提高精矿品位。

矿浆从圆筒的下方给入选别空间后，强磁性矿粒即被吸在圆筒上，并随圆筒一起转动，由于圆筒和磁系反向转动，而且磁系的旋转速度较高（可达174r/min），矿粒在受磁场力作用的较长路途中，经受强烈的磁搅拌作用，加上精矿冲洗水的冲洗，因而可以获得较高品位的精矿。同时，该磁选机的磁场力比一般弱磁场永磁筒式磁选机大，磁场作用深度也较大，再加上采用半逆流底箱，所以尾矿品位敢较低。实验表明，该设备选别天然磁铁矿石可以得到较好的指标。但用该设备选别焙烧磁铁矿时，就不如选别天然磁铁矿的效果显著。
